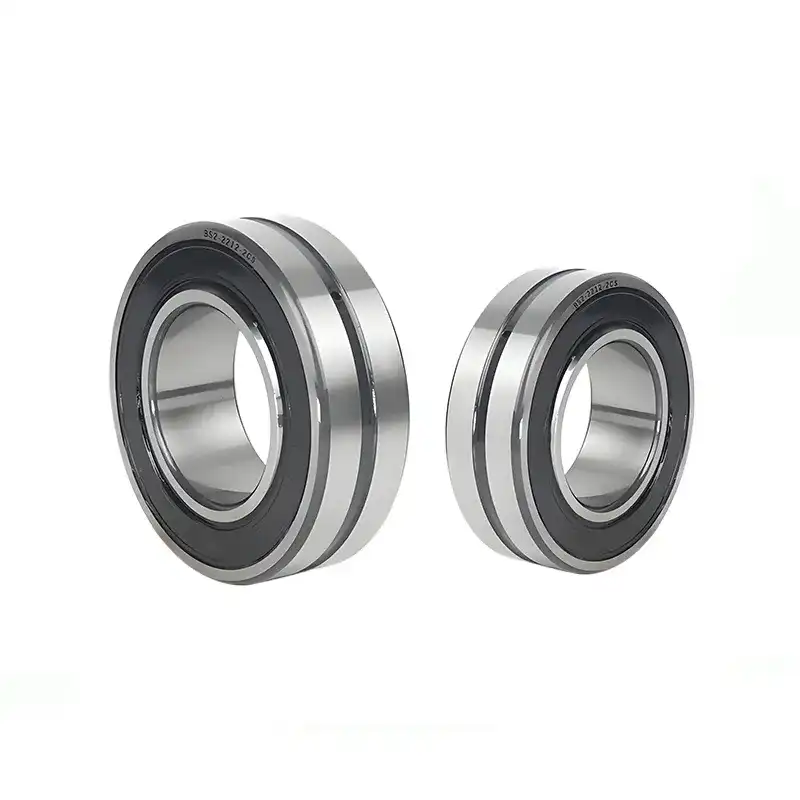

Die BS2-Serie umfasst selbstausrichtende Rollenlager mit integrierter beidseitiger Kontaktdichtung, bei denen auf der Grundlage herkömmlicher zweireihiger Trommelrollenlager eine einteilige Dichtungskonstruktion integriert wurde. Dabei bleibt die hervorragende Selbstausrichtungsfähigkeit erhalten. Die Lager verfügen über eine extrem hohe radiale Tragfähigkeit, können gleichzeitig Axialbelastungen in beide Richtungen aufnehmen, sind stoß- und vibrationsfest und eignen sich für schwere Lasten unter schwankenden Betriebsbedingungen. Im Vergleich zu offenen Pendelrollenlagern entfallen bei der BS2-Dichtungskonstruktion externe Dichtungskomponenten, was die Konstruktion des Lagergehäuses vereinfacht, die Montage der Gesamtanlage erleichtert und die Wartungshäufigkeit erheblich reduziert. Sie finden breite Anwendung in Aufzügen, Textilmaschinen, Förderanlagen, kleinen und mittelgroßen Ventilatoren, Mischanlagen der Leichtindustrie sowie in Hilfsaggregaten von Baumaschinen.
| Lagerbezeichnung | Grundabmessungen (mm) | Nennlast (KN) |
Grenzdrehzahl(rpm) | Lagergewicht | ||||
|---|---|---|---|---|---|---|---|---|
| Zylinderbohrung | Kegelbohrung | d Innen‑durchmesser |
D Außendurchmesser |
B Breite |
Dynamische Last Cr |
Statische Last Cor |
Grenzdrehzahl | |
| BS2-2218-2CSK | BS2-2218-2CS | 90 | 160 | 48 | 325 | 375 | 1000 | 3.7 |
| BS2-2217-2CSK | BS2-2217-2CS | 85 | 150 | 44 | 285 | 325 | 1100 | 3 |
| BS2-2216-2CSK | BS2-2216-2CS | 80 | 140 | 40 | 236 | 270 | 1200 | 2.4 |
| - | BS2-2315-2CS | 75 | 160 | 64 | 440 | 475 | 950 | 6.54 |
| BS2-2215-2CSK | BS2-2215-2CS | 75 | 130 | 38 | 212 | 240 | 1300 | 2.1 |
| BS2-2214-2CSK | BS2-2214-2CS | 70 | 125 | 38 | 208 | 228 | 1400 | 1.8 |
| BS2-2213-2CSK | BS2-2213-2CS | 65 | 120 | 38 | 193 | 216 | 1500 | 1.6 |
| BS2-2212-2CSK | BS2-2212-2CS | 60 | 110 | 34 | 156 | 166 | 1600 | 1.3 |
| BS2-2211-2CSK | BS2-2211-2CS | 55 | 100 | 31 | 125 | 127 | 1700 | 1 |
| B52-2210-2CSK | BS2-2210-2CS | 50 | 90 | 28 | 104 | 108 | 1900 | 0.7 |
| BS2-2209-2CSK | BS2-2209-2CS | 45 | 85 | 28 | 102 | 98 | 2000 | 0.66 |
| BS2-2208-2CSK | BS2-2208-2CS | 40 | 80 | 28 | 96.5 | 90 | 2200 | 0.57 |
| BS2-2224-2CS | - | 120 | 215 | 69 | 630 | 765 | 750 | 9.75 |
| BS2-2220-2CS | - | 100 | 180 | 55 | 425 | 490 | 900 | 5.5 |
| BS2-2218-2CS | BS2-2218-2CSK | 90 | 160 | 48 | 325 | 375 | 1000 | 3.7 |
| BS2-2217-2CS | BS2-2217-2CSK | 85 | 150 | 44 | 285 | 325 | 1100 | 3 |
| BS2-2216-2CS | BS2-2216-2CSK | 80 | 140 | 40 | 236 | 270 | 1200 | 2.4 |
| BS2-2315-2CS | - | 75 | 160 | 64 | 440 | 475 | 950 | 6.54 |
| BS2-2215-2CS | BS2-2215-2CSK | 75 | 130 | 38 | 212 | 240 | 1300 | 2.1 |
| BS2-2214-2CS | BS2-2214-2CSK | 70 | 125 | 38 | 208 | 228 | 1400 | 1.8 |
