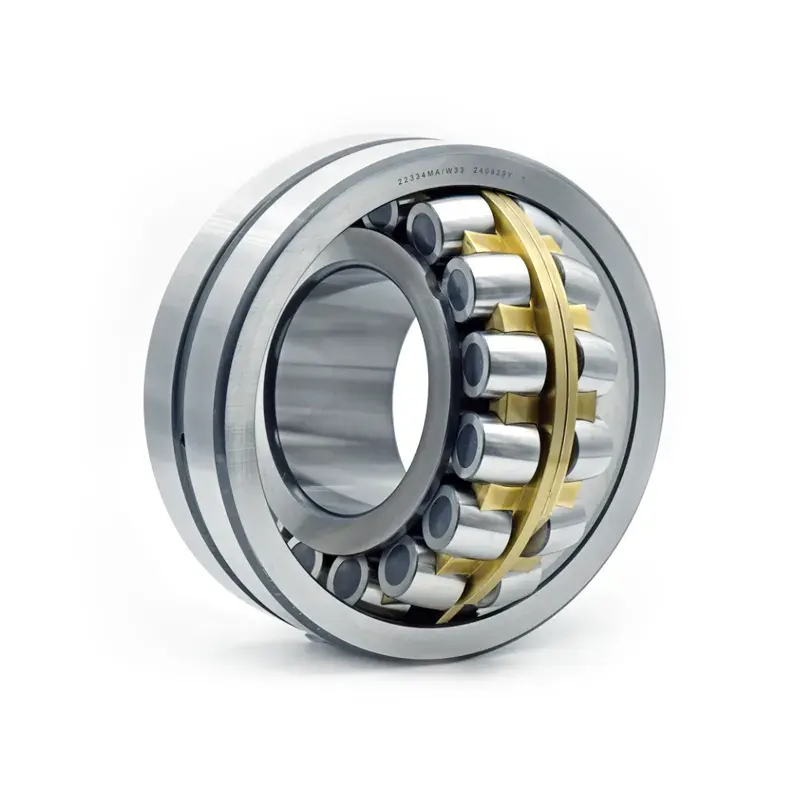

Selbstausrichtende Rollenlager vom Typ MA verfügen über einen zweireihigen, symmetrischen Trommelrollenbau und können sehr hohe radiale Belastungen aufnehmen, während sie gleichzeitig Axialbelastungen in beide Richtungen tragen. Die Lager sind offen ausgeführt und eignen sich sowohl für die Schmierung mit Fett als auch für die Umlaufschmierung. Der Außenring ist wahlweise mit W33-Ölkanälen und -Ölbohrungen erhältlich, was eine kontinuierliche Nachschmierung erleichtert. Im Vergleich zu den CA-Lagern mit einteiligem Kupferkäfig eignet sich die Führungsausführung des MA-Außenrings besser für Betriebsbedingungen mit starken Vibrationen; Im Gegensatz zu den MB-Lagern mit innenringgeführtem Kupferkäfig sind sie die bevorzugte Wahl für vibrierende Anlagen. Häufig werden sie in den Ausführungen C3 und C4 mit großem Spiel gewählt, die für raue Umgebungen mit hohem Temperaturanstieg und starken Lastschwankungen geeignet sind. Sie werden häufig als zentrale Lagerkomponenten in Bergbau- und Baumaschinen wie Vibrationssieben, Vibrationsmotoren, Brechern, Straßenwalzen und Rammgeräten eingesetzt und sind speziell für stark vibrierende und stoßbelastete Betriebsbedingungen ausgelegte Pendelrollenlager.
| Lagerbezeichnung | Grundabmessungen (mm) | Nennlast (KN) |
Grenzdrehzahl(rpm) | Lagergewicht | ||||
|---|---|---|---|---|---|---|---|---|
| Zylinderbohrung | Kegelbohrung | d Innen‑durchmesser |
D Außendurchmesser |
B Breite |
Dynamische Last Cr |
Statische Last Cor |
Grenzdrehzahl | |
| 22338 MA | - | 190 | 400 | 132 | 1430 | 2600 | 850 | 80.9 |
| 22336 MA | - | 180 | 380 | 126 | 1290 | 2330 | 950 | 69.85 |
| 22334 MA | - | 170 | 360 | 120 | 1180 | 2120 | 1000 | 59.6 |
| 22332 MA | - | 160 | 340 | 114 | 1070 | 1820 | 1000 | 50.2 |
| 22330 MA | - | 150 | 320 | 108 | 1270 | 1850 | 1200 | 42.8 |
| 22328 MA | - | 140 | 300 | 102 | 1140 | 1620 | 1300 | 36.4 |
| 22326 MA | - | 130 | 280 | 93 | 970 | 1340 | 1500 | 29.06 |
| 22324 MA | - | 120 | 260 | 86 | 847 | 1154 | 1600 | 22.3 |
| 22322 MA | - | 110 | 240 | 80 | 716 | 963 | 1600 | 18.25 |
| 22320 MA | - | 100 | 215 | 73 | 626 | 840 | 1900 | 13.4 |
| 22319 MA | - | 95 | 200 | 67 | 536 | 709 | 2000 | 10.2 |
| 22318 MA | - | 90 | 190 | 64 | 489 | 641 | 2200 | 8.85 |
| 22317 MA | - | 85 | 180 | 60 | 433 | 556 | 2500 | 7.5 |
| 22316 MA | - | 80 | 170 | 58 | 397 | 513 | 2800 | 6.23 |
| 22315 MA | - | 75 | 160 | 55 | 352 | 451 | 3000 | 5.43 |
| 22314 MA | - | 70 | 150 | 51 | 301 | 373 | 2700 | 4.4 |
| 22313 MA | - | 65 | 140 | 48 | 268 | 324 | 3300 | 3.6 |
| 22312 MA | - | 60 | 130 | 46 | 245 | 294 | 3500 | 3 |
| 22311 MA | - | 55 | 120 | 43 | 214 | 258 | 3800 | 2.42 |
| 22310 MA | - | 50 | 110 | 40 | 180 | 216 | 4300 | 1.89 |
