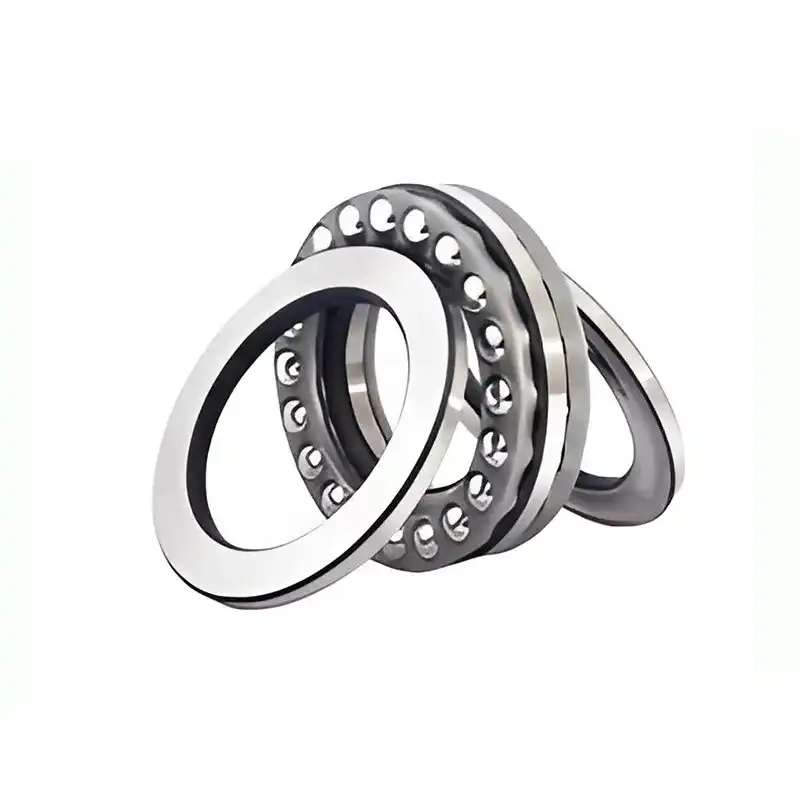

Doppelseitige Axialkugellager bestehen aus zwei Achsringen, einem Gehäusering und einer Kugelbaugruppe. Sie können axiale Belastungen in beide Richtungen aufnehmen, sind jedoch nicht für radiale Belastungen ausgelegt. Sie werden häufig in Werkzeugmaschinenspindeln, langsam drehenden Wellen, Ventilen und anderen Anwendungen eingesetzt, bei denen die axiale Verschiebung in beide Richtungen begrenzt werden muss.
| Lagerbezeichnung | Grundabmessungen (mm) | Nennlast （KN） |
Nenndrehzahl(rpm) | Lagergewicht | ||||
|---|---|---|---|---|---|---|---|---|
| d Bohrungsdurchmesser |
D Außendurchmesser |
B Breite |
Dynamische Last Cr |
Statische Last Cor |
Fettschmierung | Ölschmierung | ||
| 52244MN | 220 | 300 | 24 | 325 | 1210 | 670 | 1000 | 25.2 |
| 52340MN | 200 | 340 | 42 | 600 | 2220 | 450 | 670 | 78.4 |
| 52240MN | 200 | 280 | 24 | 315 | 1110 | 710 | 1000 | 23.1 |
| 52338MN | 190 | 320 | 40 | 550 | 1960 | 480 | 710 | 113 |
| 52238MN | 190 | 270 | 24 | 320 | 1110 | 710 | 1100 | 22.1 |
| 52436MN | 180 | 360 | 52 | 750 | 2730 | 380 | 560 | 126 |
| 52336MN | 180 | 300 | 37 | 480 | 1680 | 530 | 800 | 46.3 |
| 52236MN | 180 | 250 | 21 | 284 | 955 | 800 | 1200 | 14.8 |
| 52434MN | 170 | 340 | 50 | 715 | 2480 | 400 | 600 | 110 |
| 52334MN | 170 | 280 | 33 | 465 | 1570 | 560 | 850 | 40.8 |
| 52234MN | 170 | 240 | 21 | 280 | 915 | 800 | 1200 | 13.6 |
| 52432MN | 160 | 320 | 50 | 650 | 2210 | 430 | 630 | 93.6 |
| 52332MN | 160 | 270 | 33 | 475 | 1570 | 600 | 900 | 35.1 |
| 52232MN | 160 | 225 | 20 | 249 | 805 | 850 | 1300 | 11.2 |
| 52430MN | 150 | 300 | 46 | 620 | 2010 | 480 | 710 | 77.8 |
| 52330MN | 150 | 250 | 31 | 380 | 1200 | 630 | 950 | 30.3 |
| 52230MN | 150 | 215 | 20 | 238 | 735 | 900 | 1300 | 10.4 |
| 52428MN | 140 | 280 | 44 | 550 | 1750 | 500 | 750 | 62.4 |
| 52328MN | 140 | 240 | 31 | 370 | 1130 | 670 | 1000 | 24.8 |
| 52228MN | 140 | 200 | 18 | 186 | 575 | 1000 | 1500 | 8.01 |
