Gelenklager gehören zu den sphärischen Gleitlagern und bestehen aus einem Innenring mit äußerer Kugelfläche und einem Außenring mit innerer Kugelfläche. Durch die sphärische Gleitpassung ermöglichen sie eine gewisse Schwenk- und Neigungsausgleichsfähigkeit und eignen sich für Schwenk- und Hin- und Herbewegungen bei niedrigen Drehzahlen. Sie können gleichzeitig radiale und axiale Mischbelastungen aufnehmen und zeichnen sich durch eine hervorragende Stoßfestigkeit aus.
1. Radialgelenklager (GE-Serie)
Stahl-auf-Stahl-Reibung, mit Schmiernuten und -bohrungen; erfordert regelmäßiges Nachfüllen von Schmierfett; das Suffix -2RS steht für beidseitige Staubdichtungen.
-GE-E: Außenring mit einfacher Nut, ohne Schmiernuten
GE-ES: Außenring mit einfacher Nut, mit Schmiernuten und -bohrungen, handelsübliches Standardmodell
-GEG-ES: Verstärkte Ausführung, vergrößerter Kugeldurchmesser, speziell für hohe Belastungen
GEW-ES: Serie mit breitem Innenring
Gängige Typen: GE12ES, GE15ES, GE20ES, GE25ES, GE3OES, GE35ES, GE40ES-2RS
2. Selbstschmierende Radialgelenklager (GE-T-Serie)
Außenring mit PTFE-Gewebe ausgekleidet, wartungsfrei und ohne Schmierung, geeignet für Betriebsbedingungen, bei denen ein Nachschmieren schwierig ist.
3. Gelenklager für Stangenenden (Fischaugenverbinder) Erhältlich mit Innen- und Außengewinde; das Gelenklager ist in das Ende der Verbindungsstange integriert.
- SI: Stangenende mit Innengewinde; SA: Stangenende mit Außengewinde
Gängige Typen: SI12, SI16, SA20 usw., werden häufig für Kolbenstangen von Hydraulikzylindern und Zugstangenmechanismen verwendet.
4. Axialgelenklager
Nehmen hauptsächlich axiale Belastungen auf und werden an axial belasteten Gelenkstellen eingesetzt.
Kernmerkmale
- Hohe Selbstausrichtung, gleicht Montageabweichungen und Rahmenverformungen aus
- Flächenkontakt, hohe Tragfähigkeit, stoßfest; nur für langsame Schwenkbewegungen geeignet, nicht für hohe Drehzahlen
- Stahl-Stahl-Ausführungen müssen regelmäßig nachgeschmiert werden; selbstschmierende Ausführungen sind wartungsfrei, weisen jedoch eine etwas geringere Tragfähigkeit auf
Anwendungsbereiche
Hydraulikzylinder, Baumaschinen, Schmiede- und Pressanlagen, automatisierte Scharniere, Landmaschinen, Bergbaumaschinen, stoßdämpfende Gelenkmechanismen.

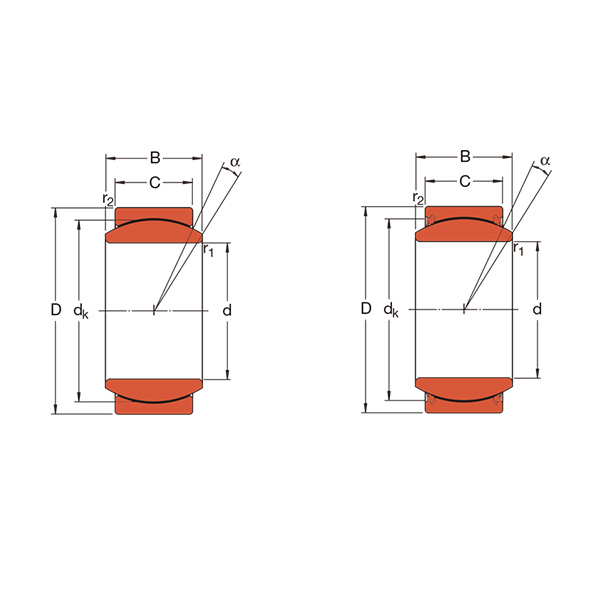

| Bezeichnung | Innen‑durchmesser (mm) | Außendurchmesser (mm) | Breite (mm) | Dynamische Last (KN) | Statische Last (KN) | Gewicht (kg) | Lagertyp |
|---|---|---|---|---|---|---|---|
| GE1000ES-2RS | 1000 | 1320 | 438 | 36500 | 182500 | 1742 | GE-ES带油孔型 |
| GE1000ES | 1000 | 1320 | 438 | 40600 | 203000 | 1742 | GE-ES带油孔型 |
| GE950ES-2RS | 950 | 1250 | 400 | 32000 | 160000 | 1420 | GE-ES带油孔型 |
| GE950ES | 950 | 1250 | 400 | 35200 | 176000 | 1420 | GE-ES带油孔型 |
| GE900ES-2RS | 900 | 1180 | 375 | 27900 | 139500 | 1184 | GE-ES带油孔型 |
| GE900ES | 900 | 1180 | 375 | 31200 | 156000 | 1184 | GE-ES带油孔型 |
| GE850ES-2RS | 850 | 1120 | 365 | 25700 | 128500 | 1047 | GE-ES带油孔型 |
| GE850ES | 850 | 1120 | 365 | 28600 | 143000 | 1047 | GE-ES带油孔型 |
| GE800ES-2RS | 800 | 1060 | 355 | 23400 | 117000 | 920 | GE-ES带油孔型 |
| GE800ES | 800 | 1060 | 355 | 26000 | 130000 | 920 | GE-ES带油孔型 |
| GE750ES-2RS | 750 | 1000 | 335 | 20500 | 102500 | 779 | GE-ES带油孔型 |
| GE750ES | 750 | 1000 | 335 | 22800 | 114000 | 779 | GE-ES带油孔型 |
| GE710ES-2RS | 710 | 950 | 325 | 19100 | 95500 | 693 | GE-ES带油孔型 |
| GE710ES | 710 | 950 | 325 | 21200 | 106000 | 693 | GE-ES带油孔型 |
| GE670ES-2RS | 670 | 900 | 308 | 17100 | 85500 | 594 | GE-ES带油孔型 |
| GE670ES | 670 | 900 | 308 | 18800 | 94200 | 594 | GE-ES带油孔型 |
| GE630ES-2RS | 630 | 850 | 300 | 15800 | 79000 | 525 | GE-ES带油孔型 |
| GE630ES | 630 | 850 | 300 | 17800 | 88800 | 525 | GE-ES带油孔型 |
| GE600ES-2RS | 600 | 800 | 272 | 13100 | 65500 | 407 | GE-ES带油孔型 |
| GE600ES | 600 | 800 | 272 | 14700 | 73500 | 407 | GE-ES带油孔型 |
