Die Kugellager der UC200-Serie mit Befestigungsschrauben verfügen über einen verbreiterten Innenring, der an beiden Seiten mit Befestigungsschrauben versehen ist, wodurch sie direkt auf der Welle arretiert werden können und sich leicht montieren und demontieren lassen. Der Außenring ist sphärisch geformt und passt sich der Sphärenform des Lagergehäuses an. Er verfügt über eine gewisse Selbstausrichtung und kann so durch die Montage entstandene Ausrichtungsfehler ausgleichen.
Sie können radiale Belastungen sowie geringe axiale Belastungen in beide Richtungen aufnehmen. Dank ihrer kompakten Bauweise und der meist beidseitigen Dichtungen sind sie staub- und schmutzabweisend und eignen sich daher für staubreiche Betriebsumgebungen.
Einsatzbereiche: Förderanlagen, Landmaschinen, Ventilatoren, kleine Getriebe, Lebensmittelverarbeitungsanlagen, leichte Antriebsmechanismen im Bergbau; zur Verwendung mit verschiedenen Außenkugellagergehäusen der Typen P, F, FL, T usw.

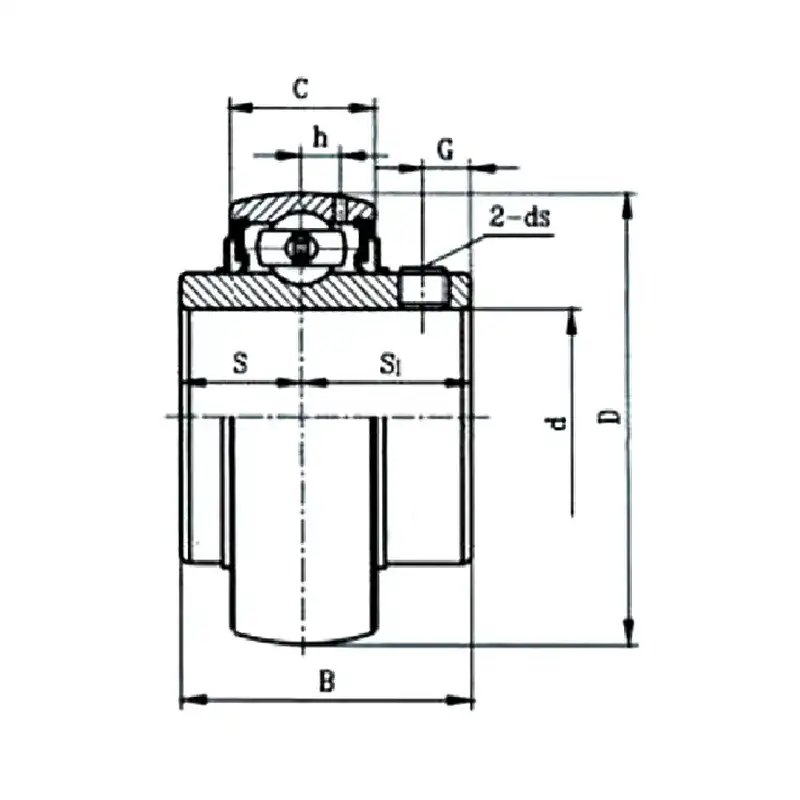

| Lagerbezeichnung | Außenabmessungen (mm) | Nennlast (KN) | Gewicht（kg） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Wellen‑durchmesser d | D | B | C | S | S1 | G | h | ds | Cr | Cor | ||
| UC220 | 100 | 180 | 108 | 40 | 42 | 66 | 16 | 12.1 | M16X1.5 | 122000 | 92800 | 5.9 |
| UC218 | 90 | 160 | 96 | 37 | 39.7 | 56.3 | 14 | 12 | M12X1.25 | 95900 | 71500 | 4.11 |
| UC217 | 85 | 150 | 85.7 | 35 | 34.1 | 51.6 | 14 | 11 | M12X1.25 | 83200 | 63800 | 3.39 |
| UC216 | 80 | 140 | 82.6 | 33 | 33.3 | 49.3 | 14 | 10.3 | M12X1.25 | 71500 | 54200 | 2.73 |
| UC215 | 75 | 130 | 77.8 | 30 | 33.3 | 44.5 | 12 | 9 | M12X1.25 | 66000 | 49500 | 2.2 |
| UC214 | 70 | 125 | 74.6 | 30 | 30.2 | 44.4 | 40 | 9 | M12X1.25 | 60800 | 45000 | 2 |
| UC213 | 65 | 120 | 65.1 | 28 | 25.4 | 39.7 | 12 | 8 | M12X1.25 | 57200 | 40000 | 1.76 |
| UC212 | 60 | 110 | 65.1 | 27 | 25.4 | 39.7 | 10.5 | 8.2 | M10X1.25 | 47800 | 32800 | 1.41 |
| UC211 | 55 | 100 | 55.6 | 25 | 22.2 | 33.4 | 9 | 7.2 | M10X1.25 | 43550 | 29200 | 1.04 |
| UC210 | 50 | 90 | 51.6 | 23 | 19 | 32.6 | 9 | 6.5 | M10X1.25 | 35100 | 23200 | 0.8 |
| UC209 | 45 | 85 | 49.2 | 22 | 19 | 30.2 | 8 | 6.8 | M8X1 | 31850 | 20800 | 0.68 |
| UC208 | 40 | 80 | 49.2 | 21 | 19 | 30.2 | 8 | 6.3 | M8X1 | 29600 | 18200 | 0.63 |
| UC207 | 35 | 72 | 42.9 | 20 | 17.5 | 25.4 | 6.5 | 5.8 | M8X1 | 25700 | 15200 | 0.48 |
| UC206 | 30 | 62 | 38.1 | 19 | 15.9 | 22.2 | 5.5 | 5 | M6X1 | 19500 | 11200 | 0.31 |
| UC205 | 25 | 52 | 34.1 | 17 | 14.3 | 19.8 | 5.5 | 4.3 | M6X1 | 14000 | 7880 | 0.2 |
| UC204 | 20 | 47 | 31 | 16 | 12.7 | 18.3 | 4.7 | 4.4 | M6X1 | 12800 | 6650 | 0.16 |
| UC203 | 17 | 47 | 31 | 16 | 12.7 | 18.3 | 4.7 | 4.4 | M6X1 | 12800 | 6650 | 0.18 |
| UC202 | 15 | 47 | 31 | 16 | 12.7 | 18.3 | 4.7 | 4.4 | M6X1 | 12800 | 6650 | 0.19 |
| UC201 | 12 | 47 | 31 | 16 | 12.7 | 18.3 | 4.7 | 4.4 | M6X1 | 12800 | 6650 | 0.21 |
| UC203S | 17 | 40 | 27.4 | 14 | 11.5 | 15.9 | 4.2 | 3.5 | M5X0.8 | 9550 | 4780 | 0.1 |
