UCF200 为方形 F 型铸铁轴承座配 UC200 带顶丝轴承，方形底座带有四个安装固定孔，螺栓紧固安装稳固。轴承内圈两侧顶丝锁紧轴，拆装操作简便；外圈球面结构，具备调心能力，补偿安装产生的对中偏差。

双面密封防护，阻挡粉尘杂物侵入，主要承受径向载荷，可承受少量轴向载荷，铸铁座刚性强，抗震动。

适用设备：输送机、农机、风机、包装机械、轻工传动设备。

Lagerbezeichnung	Wellen‑durchmesser d	Außenabmessungen (mm)								Schraubengröße	Modell	Gehäusecode	Gewicht （kg）

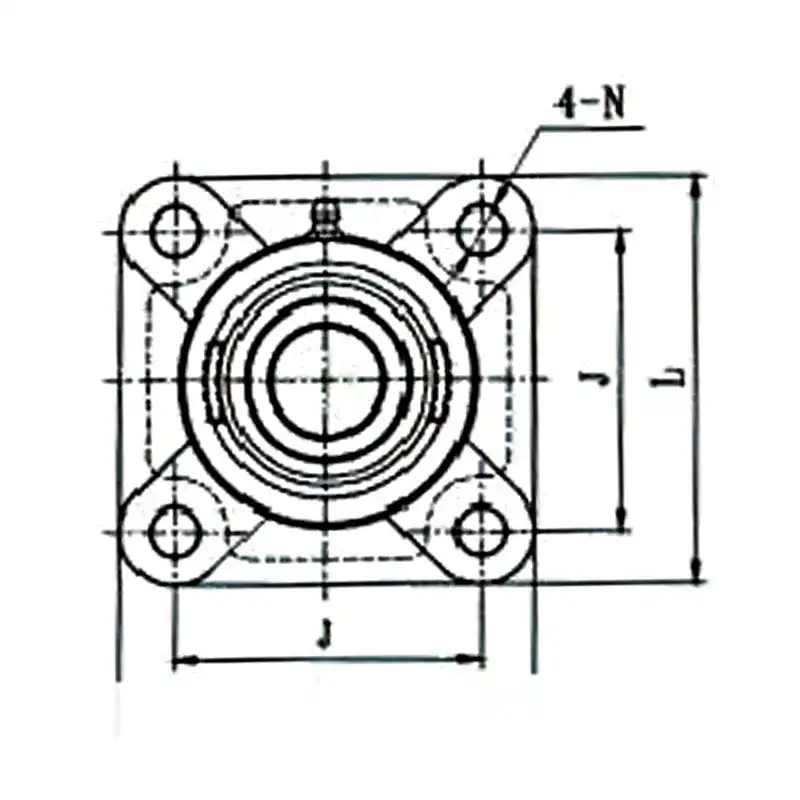

Lagerbezeichnung	Wellen‑durchmesser d	J	L	A2	A1	A	E	N	S	Schraubengröße	Modell	Gehäusecode	Gewicht （kg）
UC220	100	265	380	44	25	70	110	27	42	M22	UCF220	F220	14.8
UC218	90	235	326	40	25	68	96.3	23	39.7	M20	UCF218	F218	11.1
UC217	85	220	310	36	24	63	87.6	23	34.1	M20	UCF217	F217	8.69
UC216	80	208	292	34	22	57	83.3	22	33.3	M20	UCF216	F216	7
UC215	75	200	274	34	22	56	78.5	18	33.3	M16	UCF215	F215	6.33
UC214	70	193	266	31	22	54	75.4	18	30.2	M16	UCF214	F214	6.27
UC213	65	187	262	30	22	50	69.7	18	25.4	M16	UCF213	F213	4.91
UC212	60	175	238	29	18	48	68.7	18	25.4	M16	UCF212	F212	4.34
UC211	55	162	217	25	18	43	58.4	18	22.2	MI6	UCF211	F211	3.07
UC210	50	143	204	22	16	40	54.6	18	19	M16	UCF210	F210	2.32
UC209	45	137	190	22	16	38	52.2	16	19	M14	UCF209	F209	2.02
UC208	40	130	180	21	15	36	51.2	14	19	M12	UCF208	F208	1.81
UC207	35	117	167	19	15	34	44.4	14	17.5	M12	UCF207	F207	1.54
UC206	30	108	160	18	13	31	40.2	11.5	15.9	M10	UGF206	F206	1.12
UC205	25	95	140	16	13	27	35.7	11.5	14.3	M10	UCF205	F205	0.78
UC204	20	86	127	15	11	25.5	33.3	11.5	12.7	M10	UCF204	F204	0.59
UC203	17	86	127	15	11	25.5	33.3	11.5	12.7	M10	UCF203	F204	0.61
UC202	15	86	127	15	11	25.5	33.3	11.5	12.7	M10	UCF202	F204	0.62
UC201	12	86	127	15	11	25.5	33.3	11.5	12.7	M10	UCF201	F204	0.64
UC203S	17	76	125	15	11	24.5	30.9	11.5	11.5	M10	UCF203S	F203	0.37
