Die Außenkugellager der UC300-Serie mit Stellschrauben gehören zu den Schwerlast-Außenkugellagern. Der Innenring ist verstärkt und verbreitert und an beiden Enden mit Stellschrauben zur Befestigung ausgestattet. Durch Anziehen der Stellschrauben lässt sich die Welle arretieren, was eine einfache Montage und Demontage ermöglicht. Der Außenring verfügt über eine sphärische Struktur und ist selbstausrichtend, wodurch Montageversatz ausgeglichen werden kann.
Im Vergleich zur UC200-Serie weisen diese Lager größere Rollen auf, bieten eine höhere radiale Tragfähigkeit und eine bessere Stoßfestigkeit. Dank ihrer beidseitigen Abdichtung sind sie staub- und schmutzabweisend und eignen sich für raue Betriebsbedingungen. Sie sind in erster Linie für radiale Belastungen ausgelegt, können jedoch auch geringe axiale Belastungen in beide Richtungen aufnehmen.
Sie passen in verschiedene Sphäroidlagergehäuse und werden häufig in Schwerlast-Förderanlagen, landwirtschaftlichen Maschinen, Zerkleinerungsmaschinen, Ventilatoren und leichten Bergbaumaschinen eingesetzt.

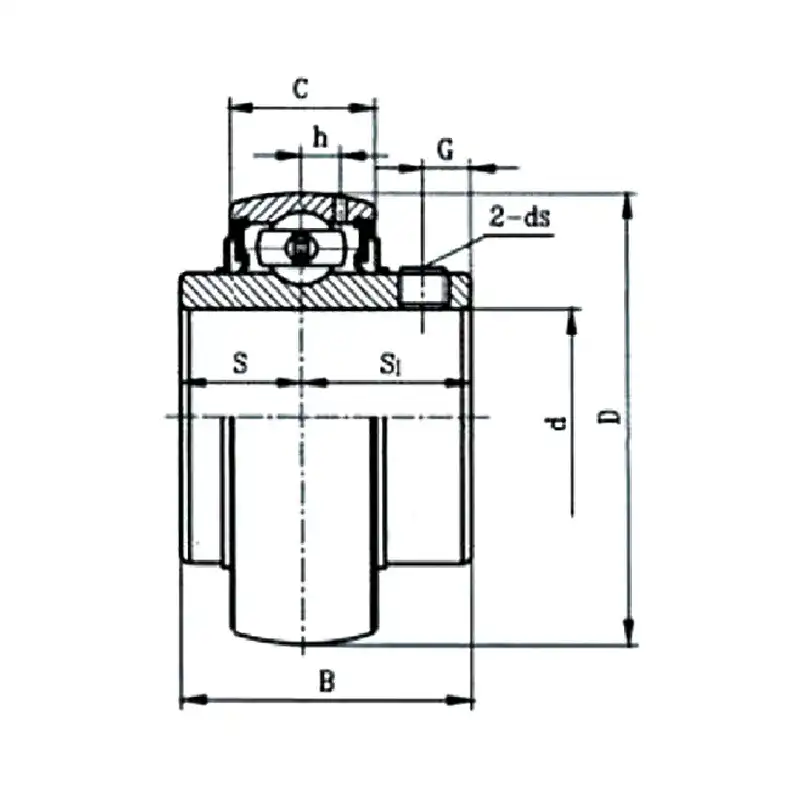

| Lagerbezeichnung | Wellen‑durchmesser d | Außenabmessungen (mm) | Nennlast (KN) | Gewicht （kg） |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | B | C | S | S1 | G | h | ds | Cr | Cor | |||
| UC328 | 140 | 300 | 145 | 72 | 59 | 86 | 20 | 25 | M20X1.5 | 212000 | 272000 | 28.2 |
| UC326 | 130 | 280 | 135 | 68 | 54 | 81 | 20 | 23 | M20X1.5 | 195000 | 242000 | 23 |
| UC324 | 120 | 260 | 126 | 64 | 51 | 75 | 18 | 22 | M18X1.5 | 175000 | 208000 | 18.5 |
| UC322 | 110 | 240 | 117 | 60 | 46 | 71 | 18 | 21 | M18X1.5 | 158000 | 178000 | 14.5 |
| UC321 | 105 | 225 | 112 | 56 | 44 | 68 | 18 | 21 | M18X1.5 | 141300 | 142840 | 12.2 |
| UC320 | 100 | 215 | 108 | 54 | 42 | 66 | 18 | 19 | M18X1.5 | 171600 | 140000 | 10.5 |
| UC319 | 95 | 200 | 103 | 50 | 41 | 62 | 18 | 16.7 | M16X1.5 | 156000 | 122000 | 8.7 |
| UC318 | 90 | 190 | 96 | 48 | 40 | 56 | 16 | 16.5 | M16X1.5 | 143000 | 108000 | 7.2 |
| UC317 | 85 | 180 | 96 | 46 | 40 | 56 | 16 | 15.5 | M16X1.5 | 132600 | 96500 | 6.42 |
| UC316 | 80 | 170 | 86 | 44 | 34 | 52 | 14 | 14.5 | M14X1.5 | 122850 | 86500 | 5.33 |
| UC315 | 75 | 160 | 82 | 42 | 32 | 50 | 14 | 13.5 | M14X1.5 | 113360 | 76800 | 4.45 |
| UC314 | 70 | 150 | 78 | 40 | 33 | 45 | 12 | 12.8 | M12X1.25 | 104260 | 68000 | 3.74 |
| UC313 | 65 | 140 | 75 | 38 | 30 | 45 | 12 | 12.1 | M12X1.25 | 93860 | 60500 | 3.07 |
| UC312 | 60 | 130 | 71 | 36 | 26 | 45 | 12 | 11.3 | M12X1.25 | 81600 | 51800 | 2.54 |
| UC311 | 55 | 120 | 66 | 34 | 25 | 41 | 12 | 10.6 | M12X1.25 | 71500 | 44800 | 2.05 |
| UC310 | 50 | 110 | 61 | 32 | 22 | 39 | 12 | 9.9 | M12X1.25 | 61750 | 37800 | 1.62 |
| UC309 | 45 | 100 | 57 | 30 | 22 | 35 | 10 | 9 | M10X1.25 | 53000 | 31800 | 1.24 |
| UC308 | 40 | 90 | 52 | 27 | 19 | 33 | 10 | 8.5 | M10X1.25 | 40560 | 24000 | 0.98 |
| UC307 | 35 | 80 | 48 | 25 | 19 | 29 | 8 | 7.2 | M8X1 | 33500 | 19200 | 0.67 |
| UC306 | 30 | 72 | 43 | 23 | 17 | 26 | 6 | 6.5 | M6X1 | 27000 | 15200 | 0.54 |
